氣動薄膜襯氟調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 氣動調節閥
名    稱: 氣動薄膜襯氟調節閥
型    號: ZJHPF46
檢索關鍵字: 氣動薄膜襯氟調節閥,氣動襯氟調節閥,ZJHPF46氣動襯氟調節閥
  • 閥門型號:ZJHPF46
  • 通徑規格:DN20~DN150mm
  • 結構形式:單座柱塞襯氟閥芯
  • 閥體材質:鑄鋼(WCB)、不鏽鋼(304、316、316L)
  • 公稱壓力:PN16
  • 適用溫度:-40℃-180℃
  • 應用範圍:鹽酸、強堿、有毒、有害等強腐蝕介質
  • 產品特點:耐腐蝕、密封性能好、泄漏量小

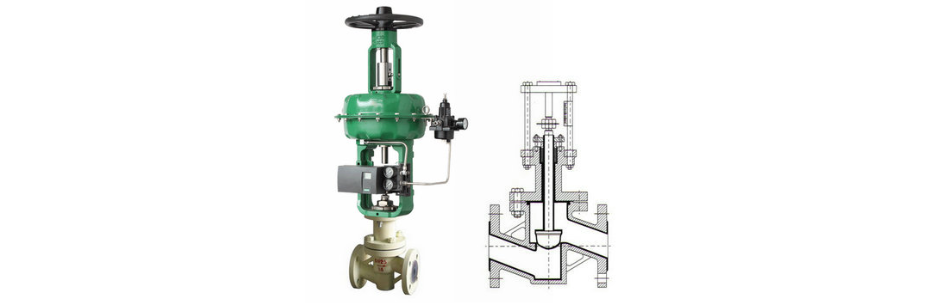

  • ZJHPF46氣動襯氟主要由多彈簧氣動薄膜執行機構與耐腐蝕直通單座閥組成,專用於化工行業腐蝕、滲透性介質管道或管路中,具有密封性能好、泄漏量小等特點。由於閥門接觸介質的部位均采用高溫模壓或高壓注塑工藝,全襯裏耐腐蝕、耐老化的氟塑料FEP(F46)、PFA、Po或其他襯裏材料,也可選裝聚四氟乙烯波紋管密封,使該調節閥能廣泛適用於氯堿、化工、石油、冶金、醫藥、電站等行業,實現對生產工藝流程中濕氯氣、鹽酸、強堿、有毒、有害等強腐蝕介質的過程控製。
    1、耐腐蝕:閥體內腔、閥芯、閥杆均包襯2.5~3mm厚的FEP(F46)等,能耐鹽、酸、堿,耐強腐蝕。
    2、密封性能好:由於填料函部位采用PTFE材質的波紋管和填料雙重密封,確保無滲漏。
    3、泄漏量小:由於閥芯、閥座是軟密封結構,故泄漏量低於國家標準GB/T4213中的IV級泄露標準。
    4、執行機構采用小型多彈簧執行機構,體積小,重量輕。調節精度高。
    氣動襯氟調節閥參數:

    閥體
    形      式 直通單座球型閥
    公稱通徑 G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
    公稱壓力 PN16bar
    法蘭標準 RF
    材      料 鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等
    工作溫度 -40-180℃
    閥蓋形式 螺栓壓緊式
    填      料 V型聚四氟乙烯填料

    閥內組件
    閥芯型式 單座柱塞型閥芯
    流量特性 等百分比特性和線性特性
    閥芯材料 2Cr13、襯聚四氟乙烯(F46)
    閥座材料 2Cr13、襯聚四氟乙烯(F46)
    波紋管材料 聚四氟乙烯{ F46)
    氣動襯氟調節閥執行器:
    執行機構
    型      式 ZHA/B多彈簧薄膜執行機構
    膜片材料 乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布
    彈簧範圍 20-100、80-240KPa
    供氣壓力 140-400KPa
    氣源接口 內螺紋M16xl.25
    環境溫度 -30-70℃

    閥作用形式
    氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

    附件
    定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
