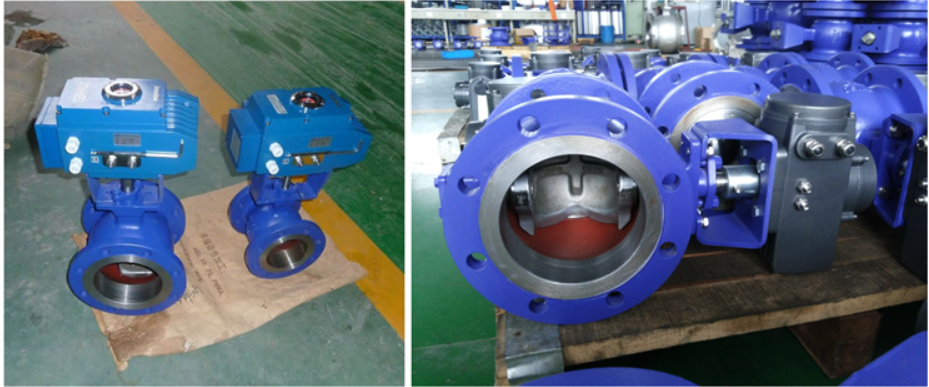

VQ947H-16C電動法蘭V型調節球閥圖片

2019/8/3-VQ947H-16C電動法蘭V型調節球閥圖片

電動V型調節球閥VQ947H-16C是一種球芯帶有V型缺口的固定球閥，調節性能是球閥中比較好的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。電動V型調節球閥球芯呈V形狀，可實現線性調節，可調範圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用於管線結垢凍結場合。

電動V型調節球閥特點：
1，,V型切口的球芯與金屬閥座之前具有剪切作用，特別適用於含纖維、微小固體顆粒、料漿等介質。
2，具有調節並可靠定位能力，流量特性為近似百分比，可調範圍廣。
3，V型調節球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
電動V型調節球閥技術參數：
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量係數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比、直線特性
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
基本誤差 全行程的≤±2%
回差 全行程的≤±2%
死區 全行程的≤0.8%
控製方式 開關到位燈(開關兩位控製)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控製)
電動V型調節球閥作用原理：
電動V型調節球閥的特殊V型開口與管路流道形成一個截麵，可根據V型球芯的開度大小，對介質的流量大小及壓力等各項參數進行精確調節控製，適用於要求調節比較大的控製係統中。電動V型調節球閥無需另配伺服放大器，輸入DC4-20mA，DC0-10V或DC1-5V的相關信號和電源即可控製球閥運轉，實現對介質壓力、流量、溫度、液位等各項參數的精準調節。

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。
