電動執行器故障分析
2019/8/9-電動執行器故障分析
以MD係列電動執行機構的整體式比例調節型為例。
位置傳感器部分
（1）電動執行機構接受控製係統發出的開、關信號後，電機能正常轉動，但沒有閥位反饋。其可能原因是：
1）位置傳感器的電位器與行程控製機構不能同軸旋轉，需檢查連接部分是否損壞；
2）電位器損壞或性能變壞，阻值不隨轉動而發生變化；
3）位置傳感器的電位器及放大板間連接導線是否正常；

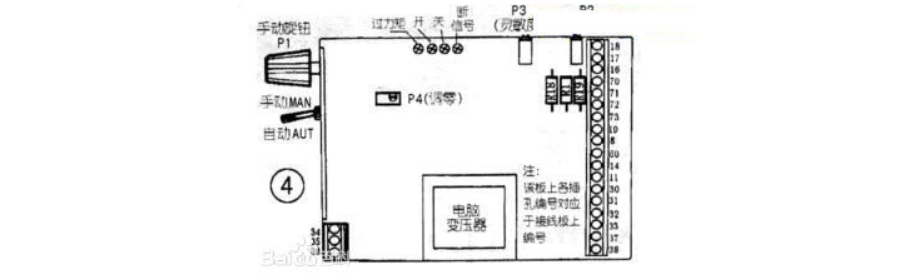

4）PM放大板是否損壞，有無反饋信號送出。
（2）電動執行機構接受控製係統發出的開、關信號後，電機能正常轉動，但閥位反饋始終為一固定值，不隨閥門的開、關而變化，其可能原因是：
1）導電塑料電位器的阻值為一恒值，不隨轉動而變，檢修更換電位器；
2）放大板中有關部分異常，檢查處理。
執行器
（1）執行機構接收控製係統發出的開關信號後，電機不轉並有嗡嗡聲。其原因可能是：
1）減速器的行星齒輪部分卡澀、損壞或變形；
2）減速器的斜齒輪傳動部分變形或過度磨損或損壞；
3）減速器的渦輪渦杆或絲杆螺母傳動部分變形損壞、卡澀等；4）整體機械部分配合不好，不靈活，需調整加油。

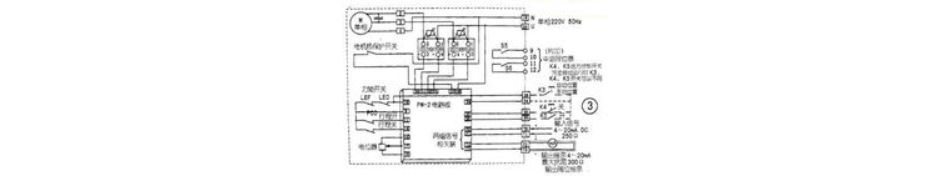

電氣部分故障
1）電動執行機構接受控製係統發出的開、關信號後，電機不轉，也無嗡嗡聲。可能原因是：沒有交流電源或
電源不能加到執行機構的電機部分或位置定位器部分；PM放大板工作不正常，不能發出對應的控製信號；固態繼電器部分損壞，不能將放大板送來的弱信號轉變成電機需要的強電信號；電機熱保護開關損壞；力矩限製開關損壞；行程限製開關損壞；手動/自動開關位置選錯或開關損壞；電機損壞。
2）電動執行機構接受控製係統發出的開、關信號後，電機不轉，有嗡嗡聲。其可能原因是：電機的啟動電容損壞；電機線圈匝間輕微短路；電源電壓不夠。
3）電動執行機構接受控製係統發出的開、關信號後，電機抖動，並伴有咯咯聲，其原因可能是：PM放大板的輸出信號不足不能使固態繼電器完全導通，造成電機的加載電壓不足；固態繼電器性能變壞，造成其輸出端未完全導通。
