電動球閥結構原理圖
2019/8/9-電動球閥結構原理圖
電動球閥結構簡略，是由幾個少數零件組合而成，具有體積小、重量輕、安裝尺寸小，驅動力矩小，操作簡便、敏捷等優點，且隻需旋轉90°即可快速啟閉，同時具有良好的流量調節功效和封閉密封特性；在大中口徑、中低壓力的應用範圍，電動球閥是主導的閥門之一，在管路中主要用來做切斷、分配和改變介質的流動方向。當電動球閥處於完整開啟時，介質流經球芯通口時無任何阻力，因此通過該閥門所發生的壓力降很小，故具有較好的流量把持特征。
電動球閥結構：
電動球閥的種類很多，根據結構形式的不同一般分為兩大類，即O型結構和V型結構，兩者的閥球開口不一樣，應用也不同，O型一般適合關斷使用，偶爾調節，而V型則比較適合調節（可調比大）。

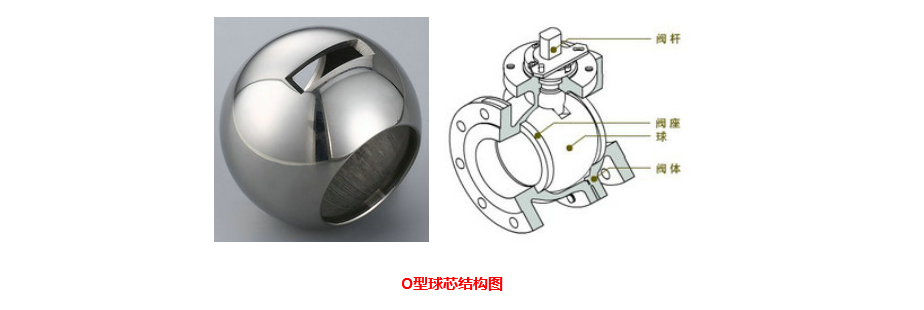

O型球閥結構：
O型球閥的閥體內部安裝有中間通孔的球體，球體上開有一個直徑與管道直徑相等的通孔，全開時為無阻閥，通能力大，流體進入閥門沒有方向性。球體可在密封座中旋轉，在管路方向兩側各有一個環狀的彈性體來實現密封。通過旋轉球體90°，即可改變通孔的方向，從而實現球閥的開關。

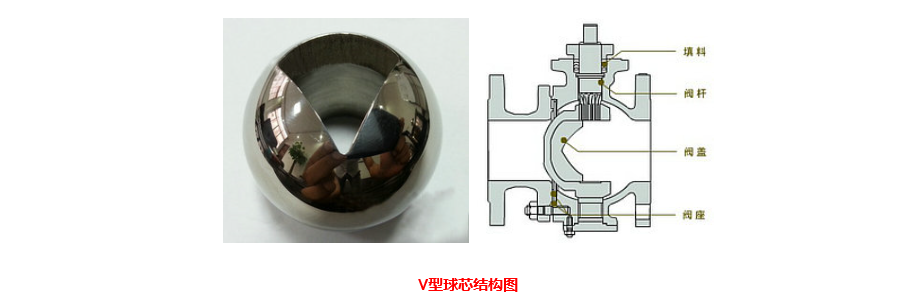

V型球閥結構：
V型球閥球芯帶有Ｖ型結構，閥芯是1/4球殼，開有V型缺口，隨著球的旋轉，開口麵積發生變化，但開口麵形狀始終保持為三角形，流量特性近似等百分比，可調比大。具有流通能力大，可調範圍大、具有剪切力，能關閉嚴密等特點，特別適用於流體物質帶纖維狀的工況。 一般情況下V型球閥都是單密封球閥。不適合用來雙向使用。
