蝶閥的工作原理（圖）
2019/8/10-蝶閥的工作原理（圖）

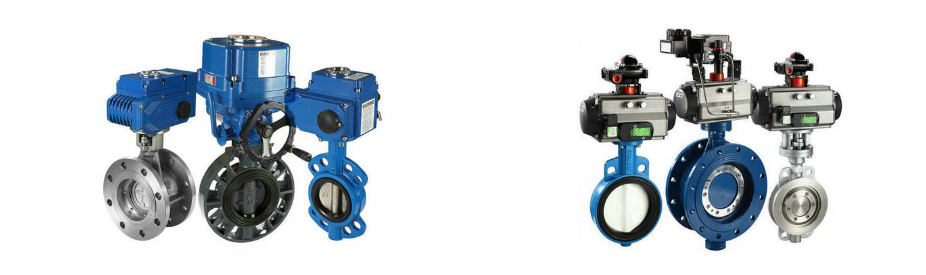

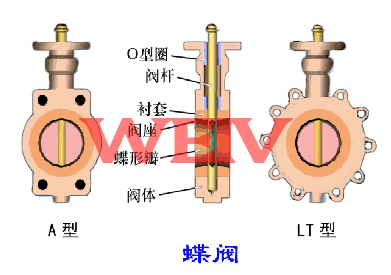

蝶閥工作原理：
蝶閥是根據旋轉閥杆同時帶動碟版轉動來做啟閉的一種閥門，在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，主要是旋轉碟板90°來做流量控製，當碟板到達90°時閥門處於全開狀態，同時可以改變碟板的角度來調節介質流量，一般安裝於管道的直徑方向。蝶閥與閥杆自身是沒有鎖定能力，為了有效的調節流量需裝蝸輪減速器，加裝蝸輪減速器的蝶閥不僅使蝶閥有自鎖能力，還能改變蝶閥的操作性能及更準確的調節介質流量。
蝶閥的特點：
(1)結構簡單，外形尺寸小。由於結構緊湊，結構長度短，體積小，重量輕，適用於大口徑。
(2)流體阻力小，全開時，閥座通道有效流通麵積較大，因而流體阻力較小。
(3)啟閉方便迅速，調節性能好，蝶板旋轉90。既可完成啟閉。通過改變蝶板的旋轉角度可以分級控製流量。
(4)啟閉力矩較小，由於轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。
(5)低壓密封性能好，密封麵材料一般采用橡膠、塑料、故密封性能好。受密封圈材料的限製，蝶閥的使用壓力和工作溫度範圍較小。但硬密封蝶閥的使用壓力和工作溫度範圍，都有了很大的提高。
1.蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控製，因而在大口徑的調節領域，蝶閥的應用非常普遍。由於蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用於帶懸浮固體顆粒的介質。依據密封件的強度，也可用於粉狀和顆粒狀介質。
2.蝶閥適用於流量調節。由於蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路係統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限製。
3.蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控製特性。蝶閥的結構原理最適合於製作大口徑閥門。當要求蝶閥作控製流量使用時，最重要的是正確選擇蝶閥的規格和類型，使之能恰當地、有效地工作。
