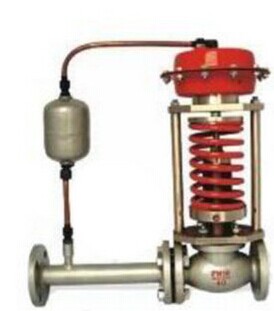

自力式壓力調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 自力式調節閥
名    稱： 自力式壓力調節閥
型    號： ZZY型
檢索關鍵字： 自力式壓力調節閥 自力式調節閥 上海閥門
產品名稱： 自力式壓力調節閥
產品型號： ZZY型
產品口徑： DN20-300
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

產品概述：
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控製閥芯位置，改變兩端的壓差和流量，使閥前(或閥後)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用於氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控製。
本係列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥後壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑範圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。

產品特點：
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段範圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥後壓力調節，閥前壓力與閥後壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控製精確。

閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜蓋：A3 A3鋼塗四氟乙烯 不鏽鋼
填料：聚四氟乙烯 柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠

技術參數：
◆主要技術參數和性能指標

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量係數 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程 (mm) 8 10 14 20 25 40 50 60 70
公稱壓力 PN(MPa) 1.6 、 4.0 、 6.4
壓力調節範圍 (kPa)

15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500

流量特性 快開
調節精度 ( ％ ) ± 5
使用溫度 ( ℃ ) ≤ 350
允許
泄漏量		 硬密封 (l/h) 單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量 (II 級 )
軟密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
減壓比 最大 10
最小 1.25

◆外形尺寸與重量

公稱通徑 0N 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸 B 383 512 603 862 1023 1380 1800 2000 2200
法蘭端麵距 L 150 160 180 200 230 290 310 350 400 480 600 730 850
壓
力
調
節
範
圍
kPa		 15 一 140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280 — 500 H 455 500 520 690 760 800 870 880 900 950
A 230
120 — 300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480 — 1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600 一 1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000 — 2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量 kg 26 37 42 72 90 114 130 144 180 200 250
導壓管接頭螺紋 M16X1.5

◆訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱壓力(MPa)
公稱通徑
額定流量係數(Kv)
固有流量特性
介質名稱
工作溫度及範圍
整機作用方式
壓力設定點及調節範圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
