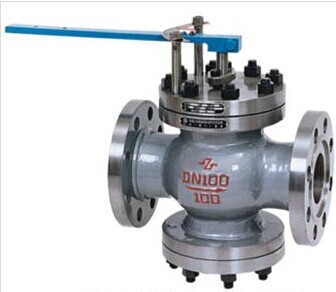

回轉式調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 回轉式調節閥
名    稱: 回轉式調節閥
型    號: T40H
檢索關鍵字: 回轉式調節閥 調節閥 上海閥門
產品名稱: 回轉式調節閥
產品型號: T40H
產品口徑: DN50-200
產品壓力: 0.6~6.4Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情
T40H回轉式調節閥工作原理和結構說明

一、主要由閥體、閥座、閥瓣、閥杆、閥蓋、指示板等組成。
二、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口麵積來實現。
三、閥門的開關範圍。由閥門上方的開度指示板指示,所指示的開關範圍與閥門的開關範圍一致。
四、回轉
調節閥通過遠距離控製器來操縱,回轉角度60℃。


T40H回轉式調節閥主要零件材料:

零件名稱 材料 零件名稱 材料
閥蓋 鑄鋼 杆頭 不鏽鋼
閥體 2G25I 閥瓣 不鏽鋼1Cr18N9Ti
閥杆 不鏽鋼 閥座 不鏽鋼1Cr18N9Ti

存放安裝使用注意事項
1、本閥應存放在幹燥的室內,通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查,清除汙垢,在各運動部分及加工麵上應塗以防鏽油,防止生鏽。
3、本閥應安裝在水平管道上,必須垂直安裝。閥杆向上。
4、必須按圖示箭頭所指介質流向進行安裝。


T40H回轉式調節閥產品性能:

公稱壓力PN(MPa) 公稱通徑DN(mm) 水壓試驗壓力PS(MPa) 給水溫度t(≤℃) 設計壓差△(MPa) 最大流通麵積fmax(cm2) 最大流量Qmax(T/h) 適用介質 流量特性 壓力特性 泄漏量
2.5 50 3.8 425 0.4 1.89 12.1

蒸汽

進口壓力保持不變,流量從大到小變化時,出口壓力的偏差值為5~10%。 流量保持不變,進口壓力從大到小變化時,出口壓力偏差值為±5~10%。 為最大流量的0.01~0.05%。
65 2.72 17.4
80 3.56 22.8
100 6.14 39.3
150 12.26 78.5
4 50 6 425 0.5 1.89 13.6
65 2.72 19.5
80 3.56 25.5
100 6.14 44.0
10 50 15 425 0.8 5.14 45.6
80 5.76 50.3
100 8.96 78.8
125 14.5 110.5
150 18.28 160.9
200 33.38 293.36


T40H回轉式調節閥主要外形尺寸和連接尺寸:

公稱壓力PN(MPa) 公稱通徑DN(mm) 主要外形尺寸和連接尺寸
L H H1 D D1 D2 D6 b f f1 n q
2.5 50 250 238 165 160 125 100 不帶凹下部分 20 3 不帶凹下部分 4 φ18
65 260 248 175 180 145 120 22 3 8 φ18
80 310 267 190 195 160 135 22 3 8 φ18
100 350 279 210 230 190 160 24 3 8 φ23
150 450 338 280 300 250 218 30 3 8 φ25
4 50 250 238 165 160 125 100 88 20 3 4 4 φ18
65 260 248 175 180 145 120 110 22 3 4 8 φ18
80 310 267 190 195 160 135 121 22 3 4 8 φ18
100 350 279 210 230 190 160 150 24 3 4.5 8 φ23
10 50 300 242 170 195 145 115 88 28 3 4 4 φ25
80 380 280 188 230 180 150 121 34 3 4.5 8 φ25
100 400 280 212 265 210 175 150 38 3 4.5 8 φ30
150 450 330 268 350 290 250 204 46 3 4.5 12 φ34
200 550 380 310 430 360 315 260 54 3 4.5 12 φ41
