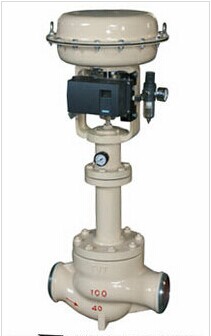

籠式單座調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 電動調節閥
名    稱: 籠式單座調節閥
型    號: KHSC
檢索關鍵字: 籠式單座調節閥 調節閥 上海閥門
產品名稱: 籠式單座調節閥
產品型號: KHSC
產品口徑: DN40-200
產品壓力: 0.6~10.0Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

技術參數和性能指標

閥體型:式直通單座鑄造球形閥
公稱通徑:40、50、65、80、100、150、200mm
公稱壓力:ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG
法蘭標準:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接:嵌接焊SW(40~50mm)、對接焊BW(65~200mm)、材料鑄鋼(ZG230-450)
鑄不鏽鋼;(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋:常溫型(P):-17~+230℃ 伸長Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸長Ⅱ型(EⅡ):-100~-45℃ 伸長Ⅲ型(EⅢ):-196~-100℃
注:工作溫度不準超過各種材料的允許範圍
壓蓋型式螺栓壓緊式
填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件:
閥芯型式單座套筒式柱塞型閥芯


套筒形式分離式套筒:
材料不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構:
型式HA多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧範圍20~100、80~240kPa
供氣壓力140~400kPa
氣源接口Rc 1 4
環境溫度-30~+70℃
注:該閥也可配用VA5或VA6和LVP型執行機構。


閥作用型式:氣—關式或氣—開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能:
泄 漏 量金屬閥座:小於閥額定容量的0.01%,符合ANSI B16.104-1976Ⅳ級
軟 閥 座:小於閥額定容量的10-7,符合ANSI B16.104-1976Ⅵ級
回差帶定位器:小於全行程的1%
不帶定位器:小於全行程的3%
基本誤差帶定位器:小於全行程的±1%
不帶定位器:小於全行程的±5%
注:采用標準的V型聚四氟乙烯填料時

可調範圍:50:1

訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度範圍 7.閥前後壓力(壓差) 8.密封形式 9.配套附件
