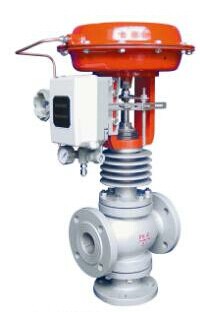

氣動薄膜三通調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 三通調節閥
名    稱： 氣動薄膜三通調節閥
型    號： ZX型
檢索關鍵字： 氣動薄膜三通調節閥
產品名稱： 氣動薄膜三通調節閥
產品型號：
產品口徑： DN25-200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

產品概述：
ZX型新係列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同於柱塞形閥芯的襯套導向。配用多彈簧執行機構。具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。適合於把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合並成一種流體的場合。
本係列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑範圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準Ⅳ級。流量特性有直線、拋物線兩種。

產品特點：
·流體對閥芯作用方向都處於流開狀態，故閥能穩定工作。
·除上閥蓋處襯套導向外，閥芯側麵與閥座內表麵也有導向作用，導向麵積大，工作可靠。
·執行機構采用多彈簧結構，高度減小30％，重量減輕30％。
零件資料
閥體、閥蓋：HT200 ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60si2Mn
膜 蓋：A3
推杆、閥杆：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片

技術參數：

公稱通徑 DN (mm) 25 32 40 50 65 80 100 125 150 200
額定流量
係數 (KV)		 合流 8.5 13 21 34 53 85

135

 210 340 535
分流 8.5 13 21 34 53 85

135

 210 340 535
可用合流結構替代
額定行程 L (mm) 16 25 40 60
膜片有效麵積 Ae (c m 2 ) 280 400 600 1000
公稱壓力 PN (MPa) 1.6 4.0 6.4
固有流量特性 直線、拋物線
固有可調比 R 30
工作溫度 t( ℃ ) 普通型：鑄鐵 -20 ~ 200 鑄鋼 -40~250 鑄不鏽鋼 -60 ~ 250
散熱型：鑄鋼 -40 ~ 450 鑄不鏽鋼 -60~450
兩種介質溫度差 t( ℃ ) 鑄鐵≤ 150 鑄鋼、鑄不鏽鋼≤ 200
信號範圍 Pr(kPa) 40~200
氣源壓力 Ps(MPa) 0.14~0.4
允許泄漏量 10 -4 X 閥額定容量
允許壓差△ P(MPa) 0.86 0.75 0.48 0.31 0.27 0.18 0.11 0.12 0.09 0.05

*本產品性能指標貫徹GB/T4213-92標準

規格重量：
公稱通徑 25 32 40 50 65 80 100 125 150 200
A 282 306 306 306 394 394 394 498 498 498
H 1 PN16 121 130 140 153 178 190 200 260 320 360
PN40 130 140 150 160 185 200 220 280 320 380
PN64 160 170 180 200 230 250 282 310 430 480
H 普通型 PN16
PN40		 490 480 540 580 710 730 750 895 1005 1045
PN64 560 561 596 630 760 798 876 892 1200 1263
高溫型 600 615 650 670 850 870 900 1040 1330 1370
重量 (kg) 普通型 PN16
PN40		 21 23 33 36 64 72 92 155 193 286
PN64 25 28 40 45 74 85 112 180 243 336
高溫型 重量增加 (5-10) ％

注：1、本表高溫型的高度與重量依PN16為依據。
2、帶手輪機構高度應增加152(DN20~50)、182(DN65~100)、253(DN125~200)

連接標準：
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88、JB/T79.1-94
·法蘭密封麵型式：PN10、PN16為凸麵； PN40、PN64為凹凸麵、閥體為凹麵。
·結構長度按GB12221-89標準
·薄膜執行機構氣信號接口：內螺紋M16X1.5
·夾套保溫型夾套載熱體接口：對焊Φ18X4
*閥體法蘭及法蘭端麵距離可以按用戶指定的標準製造。
如：ANSI、JIS、DIN等標準。

◆ 訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量係數(Kv)
·固有流量特性
·介質名稱
·工作溫度及範圍
·整機作用方式
·閥體、閥內件及填料材質
·所配附件
·其它特殊要求
