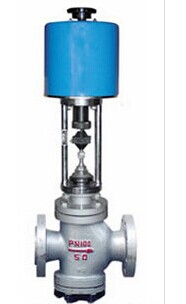

電動雙座調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 雙座調節閥
名    稱： 電動雙座調節閥
型    號： ZAZN型
檢索關鍵字： 電動雙座調節閥 雙座調節閥 上海閥門
產品名稱： 電動雙座調節閥
產品型號： ZAZN型
產品口徑： DN25-200
產品壓力： 0.6~10.0Mpa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
產品詳情

產品概述：
ZAZN型電動雙座調節閥，接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用於電力、冶金、化工、石油、輕紡、製藥、造紙等工業部門的生產自動化控製。

本係列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度範圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用於壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，後者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用於一般場合，而後者用於不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。

產品特點：
·閥體按流體力學原理設計的等截麵低流阻流道，額定流量係數增大30％。
·可調節範圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用於4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控製閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥杆形成完全的密封，堵絕流體外漏。

零件資料：
閥體、閥蓋：HT200、ZG230-450ZG1Cr18Ni9Ti
閥芯、閥杆：1Cr18Ni9Ti、司鈦萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti石棉纏繞墊片
波紋管：1Cr18Ni9Ti

技術參數
公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200
額定流 量係數 Kv 直線 12.1 10.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百 分比 11 17.6 27.5 44 69.3 110 176 275 440 693
額定行程 16 25 40 60
公稱壓力(MPa) 1.01.64.06.4
固有流量特性 直線、等百分比
固有可調比 50
允許泄漏量 硬密封：II、IV級軟密封：VI級
工作溫度t(℃) -250～-60-20～200-40～250-40～450-60～450
信號範圍(mA.DC) 0～104～20
作用方式 電關式電開式
使用環境溫度(℃) 電動調節閥：-20～70伺服放大器：0～50
使用環境濕度 電動調節閥：≤95％伺服放大器：≤85％
電源電壓 220V . AC 50HZ380V . AC 50HZ

*本產品性能指標貫徹JB/T7387-94。

連接標準:
·法蘭標準：鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94
·法蘭密封麵型式：PN10、PN16為凸麵 PN40、PN64為凹凸麵，閥體為凹麵
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊ф18X4
·閥體法蘭及法蘭端麵距離可按用戶指定的標準製造。
如：ANSI、JIS、DIN等。

◆訂貨須知
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量係數(Kv)
·固有流量特性
·介質名稱、閥前後壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其它特殊要求
