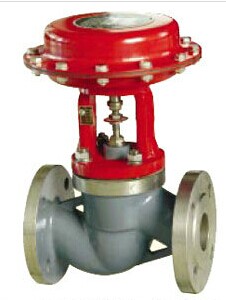

產品概述: ZMQ型氣動薄膜切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。 切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控製。廣泛應用於石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控製和遠程控製係統中。 本係列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑範圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
產品特點: ·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕約30%。 ·閥體按流體力學原理設計成等截麵低流阻流道,額定流量係數增大30%。 ·閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料製作,關閉時密封性能優良。 ·平衡型閥內件,提高了切斷閥的許用壓差。 ·波紋管密封型對移動的閥杆形成完全的密封,堵絕了介質外漏的可能性。 ·活塞式執行機構,操作力大,使用壓差大。
零件資料: 閥體、密封套筒:HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti 閥芯、閥座:1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太萊合金 套筒、閥塞:1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金 填料:聚四氟乙烯、柔性石墨 波紋膜片:丁腈橡膠夾增強滌綸織物 彈簧:60Si2Mn 閥杆、推杆:2Cr13、1Cr18Ni9Ti 閥芯、閥塞(軟質件):增強聚四氟乙烯 波紋管:1Cr18Ni9Ti
技術參數:
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量 係數 KV |
單座、雙座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
| 公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
| 額定行程 (mm) |
8 |
12 |
20 |
25 |
40 |
50 |
有效麵積 (c m 2 ) |
ZMQ 型 |
100 |
200 |
400 |
600 |
1000 |
| ZSQ 型 |
100 |
125 |
160 |
250 |
允許泄 漏量 |
硬密封 1/h |
- 般: 10 -4 X 閥額定容量;嚴密型:單、雙座: 1.2X10 -7 ,套筒 5X10 -6 X 閥額定容量 |
| 軟密封 |
VI 級 |
允許壓差 (MPa) |
ZMQ P N 正作用 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
| ZMQ P N 反作用 |
6.4 |
6.4 |
3.88 |
2.47 |
2.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
| ZSQ P N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
| Z M S QM |
公稱壓力 |
信號壓力 (kPa) |
ZMQ |
0 或 250 |
| ZSQ |
0 或 400 ~ 600 | 1)本產品性能指標貫徹GB/T4213-92; 2)表中允許壓差值若大於公稱壓力則取公稱壓力值,小於等於公稱壓力值則不變; 3)表中允許值為使用標準氣缸值,可配用不同的氣缸提高允許壓差. |
| 規格重量 |
| 公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
ф 196 |
ф 232 |
ф 308 |
ф 394 |
ф 498 |
| L |
PN16 、 40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
| H |
PN16 、 40 |
305 |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
| PN64 |
320 |
350 |
354 |
372 |
382 |
397 |
473 |
475 |
517 |
805 |
882 |
815 |
| 波紋管密封型 |
375 |
409 |
414 |
431 |
441 |
468 |
555 |
570 |
613 |
855 |
915 |
1017 |
| H 1 |
PN16 、 40 |
50 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
| PN64 |
60 |
65 |
70 |
77.5 |
85 |
90 |
100 |
85 |
125 |
148 |
170 |
208 |
| H 2 |
PN16 |
115 |
115 |
121 |
130 |
140 |
153 |
178 |
190 |
200 |
260 |
320 |
360 |
| PN40 |
125 |
125 |
130 |
140 |
150 |
160 |
185 |
200 |
220 |
280 |
320 |
380 |
| PN64 |
150 |
150 |
160 |
170 |
180 |
200 |
230 |
250 |
282 |
310 |
430 |
480 |
| H 3 |
PN16 、 40 |
404 |
415 |
428 |
448 |
468 |
561 |
578 |
590 |
886 |
1008 |
1120 |
|
| PN64 |
365 |
430 |
498 |
528 |
528 |
530 |
535 |
540 |
600 |
890 |
1208 |
1305 |
| 波紋管密封型 |
395 |
465 |
478 |
509 |
509 |
548 |
641 |
658 |
670 |
976 |
1098 |
1210 |
重量 (kg) |
標準型 |
10 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
| 波紋管密封型 |
12 |
12 |
14 |
17 |
20 |
26 |
38 |
48 |
64 |
79 |
95 |
125 | |
◆連接尺寸及標準 ·法蘭標準:鑄鐵法蘭按GB4216-84 鑄鋼法蘭按GB9113-88、JB/T79-94 ·法蘭密封麵型式:PN10、PN16為凸麵; PN40、PN64為凹凸麵、閥體為凹麵。 ·結構長度:GB12221-89。 ·執行機構氣信號接口:內螺紋M10X1 ·閥體法蘭及法蘭端麵距離可以按用戶指定的標準製造。如:ANSI、JIS、DIN等標準。
◆訂貨須知 訂貨時請用戶提供以下資料: ·調節閥名稱、型號 ·公稱通徑 ·公稱壓力(MPa) ·額定流量係數(Kv) ·介質名稱 ·工作溫度及範圍 ·整機作用方式 ·閥體、閥內件及填料材質 ·所配附件 |
