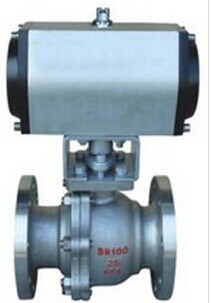

氣動O型切斷球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: O型球閥
名    稱: 氣動O型切斷球閥
型    號: ZSHO
檢索關鍵字: 氣動O型切斷球閥
產品名稱: 氣動O型切斷球閥
產品型號: ZSHO
產品口徑: DN15-300
產品壓力: 0.6~6.4Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

產品說明:
ZSHO氣動O型活塞式切斷球閥(簡稱切斷球閥),是一種旋轉型切斷球閥,為氣動單元組合儀表中的執行單元,一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種,分別用於常溫(-40~180℃)及高溫(—60~450℃)場合。該產品傳動效率高,推力大,密封性能好,額定流量係數大,零件互換性強等特點。因而廣泛應用於石油、化工、製藥、冶金、輕紡、造紙、汙水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟,以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成,根據用戶需要,也可在執行機構和切斷球閥之間配置手輪機構。

技術參數:

公稱通徑DN(㎜)
15
20
25
32
40
50
65
80
100
125
150
200
300
額定流量係數(Kv)
20
38
72
110
170
270
380
510
940
1400
2200
3500
8500
公稱壓力PN(MPa)
1.6、6.4
球芯轉角(度)
0°±4°至90°±4°(可調)
操作壓力(MPa)
雙作用0.2~1.0 單作用0.3~1.0
適用工作溫度(℃)
軟密封-40~180 硬密封-60~450
允許壓差(MPa)
為公稱壓力值
允許泄漏量等級
軟密封Ⅵ 硬密封Ⅳ
動作時間(S)
0.5~7(詳見表二)
執行機構輸出力矩(Nm)
5.9~5169
氣動活塞式執行機構動作時間(表二)
執行機構型號
01
02
03
04
05
06
07
08
09
10
11
動作時間(S)
全開
0.5
0.56/0.6
0.5/0.6
0.5/0.6
0.7/1
0.8/1.1
1/1.2
1.1/1.6
1.2/2
3.5/4.5
5/6
全閉
0.5
0.6/0.8
0.6/1
0.8/1.2
0.8/1.2
1/1.5
1/2
1/2.3
1.5/2.5
4.5/6
5.5/7

*斜線上方為雙作用,下方為單作用數據

訂貨須知:
訂貨時請用戶提供以下資料:
調節閥名稱、型號
公稱通徑
公稱壓力(MPa)
固有流量特性
額定流量係數(Kv)
整機作用方式
介質名稱
工作溫度及範圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
