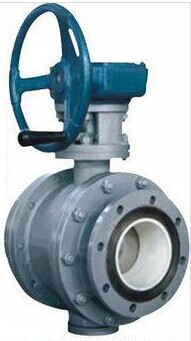

襯膠法蘭球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 襯膠球閥
名    稱: 襯膠法蘭球閥
型    號: Q41J
檢索關鍵字: 襯膠法蘭球閥 法蘭球閥 上海閥門
產品名稱: 襯膠法蘭球閥
產品型號: Q41J
產品口徑: DN15-200
產品壓力: 0.6-6.4MPa
產品材質: 鑄鐵、鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯冈本视频网站係電話: 159016687301
產品詳情

球閥的優點

1.流體阻力小,全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封麵,而且目前球閥的密封麵材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空係統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關隻要旋轉90°,便於遠距離的控製。
5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封麵與介質隔離,介質通過時,不會引起閥門密封麵的侵蝕。
7.適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
8.由於球閥在啟閉過程中有擦拭性,所以可用於帶懸浮固體顆粒的介質中。

襯膠法蘭球閥結構特點:
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球係列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝,使密封麵致密良好,加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥杆鑄為一體,杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性,根本保證使用中的安全性。
3、采用全塑料襯裏工藝,耐介質的強腐蝕。
襯膠法蘭球閥主要零件的材料說明
序號
零件名稱
灰鑄鐵
鑄鋼
不鏽耐酸鑄鋼
超低碳不鏽耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥杆
WCB
CF8
CF8M
CF3
CF3M
3
襯裏/閥座
PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni2
8
緊固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB
襯膠法蘭球閥主要外形尺寸:
公稱通徑
標準值
參考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
f
b
Z-φd
W
D0
H
WT(Kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-φ14
140
90
3
25
1
150
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
180
145
110
85
3
18
4-φ18
200
120
7
50
2
200
160
125
100
3
20
4-φ18
250
135
9.5
65
21/2
220
180
145
120
3
20
4-φ18
300
145
15
80
3
250
195
160
135
3
22
4-φ18
350
185
19
100
4
280
215
180
155
3
22
8-φ18
400
195
33
125
5
320
245
210
185
3
24
8-φ18
500
210
58
150
6
360
280
240
210
3
24
8-φ23
200
450
93
200
8
457
335
295
265
3
26
8-φ23
240
490
155
250
10
533
390
350
320
3
28
12-φ23
240
550
210
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
130
105
75
55
2
16
4-φ14
140
90
3
25
1
140
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
165
145
110
85
3
18
4-φ18
200
120
7
50
2
203
160
125
10
3
20
4-φ18
250
135
9.5
65
21/2
222
180
145
120
3
20
4-φ18
300
145
15
80
3
24
195
160
135
3
22
8-φ18
350
185
19
100
4
305
215
180
155
3
24
8-φ18
400
195
33
125
5
356
245
210
185
3
26
8-φ18
500
210
58
150
6
394
280
240
210
3
28
8-φ23
200
450
93
200
8
457
335
295
265
3
30
12-φ23
240
490
155
