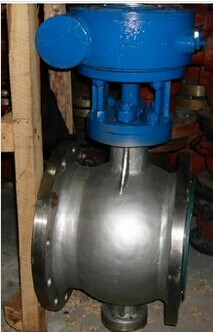

偏心半球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 偏心半球閥
名    稱: 偏心半球閥
型    號: QP347F、QP347H
檢索關鍵字: 偏心半球閥 半球閥 上海閥門
產品名稱: 偏心半球閥
產品型號: QP47H、QP347F、QP347H
產品口徑: DN20~DN200
產品壓力: 1.0~10.0MPa
產品材質: 碳鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

產品介紹:
雙偏心半球閥利用偏心閥體,偏心球體和閥座,閥杆作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封目的。雙偏心半球閥的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封麵始終磨損的問題,非金屬彈性材料被嵌入金屬座中,閥座金屬麵受到良好的保護。

應用範圍:
偏心半球閥產品特別適用於鋼鐵業,鋁業,纖維,微小固體顆粒,紙漿,煤灰,石油氣等介質。 因堆焊不同合金(或組合球)雙金屬密封副的選配偏心半球閥可以用於耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況。
1、通用偏心半球閥:規格型號DN40-1600。適用於汙水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工專用偏心半球閥:規格DN40-1600。適用於原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣專用偏心半球閥:規格DN40-1600。適用於煤氣、天然氣、液化氣的輸送控製
4、料漿專用偏心半球閥:規格DN40-1600。適用於液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣專用閥:規格DN40-1600。適用於電廠、水力除渣或氣態輸送管道的控製

結構特點:
1、閥門結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬麵環帶硬麵接觸密封,雙偏心結構在開啟時閥芯位於藏球室內,流通截麵大,且閥門不被衝刷,關閉時閥芯不被衝刷,開啟時閥芯球麵沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。
2、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封麵組合成防腐、耐磨、高強度等各種類型,滿足不同場合需求。
3、密封嚴密、輸送有害氣體可達零泄露。
4、密封副的閥芯留有補償量、當閥做磨損後,關閉時再轉動少許,任能可靠密封,延長了使用壽命。此外,用戶將壓緊螺母擰掉,調整或更換後閥座仍可用,避免了閥門密封失效後,整台報廢的弊端 。

標準規範:
設計製造標準:GB/T 12237-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

零件材料與工況:

名稱 材質
閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸 2Cr13、1Cr13
閥瓣 合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
閥座 合金滲氮鋼、滲氮不鏽鋼、耐磨鋼
軸承 鋁青銅、FZ-1複合材料
填料 聚四氟乙烯、柔性石墨

主要性能參數:

公稱壓力(Mpa) 0.6 1.0 1.6 2.5 4.0
公稱通徑 40-1600 40-1600 40-1200 40-600 40-600
密封試驗壓力(Mpa) 0.66 1.1 1.76 2.75 4.4
殼體試驗壓力(Mpa) 0.9 1.5 2.4 3.75 6.0
適用溫度(℃) -29~300、-29~425、-29~540
適用介質 清水、海水、汙水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式 手動、電動、氣動
連接形式 法蘭連接、對夾連接
安裝方式 立式安裝、臥式安裝
