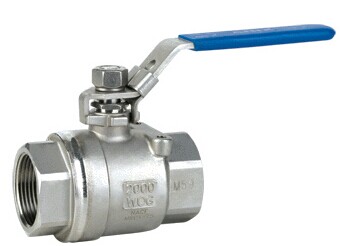

二片式球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 二片式球閥
名    稱: 二片式球閥
型    號: Q11F
檢索關鍵字: 二片式球閥 球閥 上海閥門
產品名稱: 二片式球閥
產品型號: Q11F
產品口徑: DN15-50
產品壓力: 1.6-10.0Mpa
產品材質: 鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

Q11F二片式球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕鬆。 閥杆采用有倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用於PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用於截斷或接通管路中的介質。

公稱壓力 最高使用壓力 試驗壓力(水壓)
1.6MPA 120℃以下水、油、瓦斯 飽和蒸汽 閥體 閥座
1.76MPA 0.6MPA 9.5MPA 7MPA
Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 6 10 15 20 25 32 40 50
L 39 44 56.5 58 71 78 83 100
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5
D 5 7 9.2 12.5 16 20 24.5 32
A 70 70 90 90 110 110 140 140
Q11F-16P二片式
INCH 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
DN 15 20 25 32 40 50
L 55 66 77 87 98.5 115
H 47 55 60.5 63.5 78 87
D 15 20 25 32 40 50
A 102 125 143 143 178 178
Q11F-16P一片式
INCH 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
DN 6 10 15 20 25 32 40 50 65 80 100
L 39 44 56.5 58 71 78 83 100 162 182 230
H 32.05 34.5 43.5 47 55 60.5 74.5 80.5 128 137 173
D 5 7 9.2 12.5 16 20 24.5 32 65 80 100
A 70 70 90 90 110 110 140 140 247 247 295
