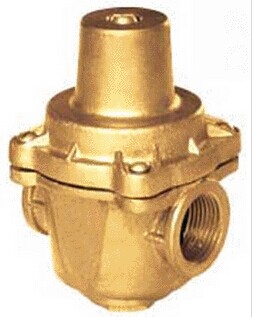

支管式減壓閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 減壓閥係列
名    稱: 支管式減壓閥
型    號: YZ11X
檢索關鍵字: 支管式減壓閥 減壓閥 上海閥門
產品名稱: 支管式減壓閥
產品型號: YZ11X
產品口徑: DN15-50
產品壓力: 1.0-2.4Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情
YZ11X支管式減壓閥結構特點和用處
本係列減壓閥是直接作用式薄膜彈簧減壓閥,是在吸取了國外同類產品優點的基礎上設計製造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下遊壓力變化驅動閥瓣,改變和控製閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片麵積,提高了靈敏度。減壓穩壓平穩、靈敏。適用於高層建築公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
主要技術參數和性能指標

公稱壓力(Mpa)
1.0
1.6
殼體試驗壓力(Mpa)*
1.5
2.4
密封試驗壓力(Mpa)
1.0
1.6
最高進口壓力(Mpa)
1.0
1.6
出口壓力範圍(Mpa)
0.05-0.55
0.05-0.8
壓力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
滲漏量
0
工作溫度
0℃-80℃

主要零件材料

零件名稱
零件材料
閥體
銅合金
閥蓋
銅合金
閥瓣
銅合金
O型圈
丁腈橡膠
密封圈
丁腈橡膠
膜片
夾織物丁腈橡膠
調節彈簧
60Si2Mn
調節螺栓
2Cr13

流量係數(Cv)

DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14

連接尺寸

DN
G
L
H
H
P2*≤0.55MPa
P2*≤0.8MPa
15(1/2")
G1/2"
65
75
90
35
20(3/4")
G3-4"
75
85
100
35
25(1")
G1"
90
3
115
46
32(1-1/4")
G1-1/4"
105
130
150
55
40(1-1/2")
G1-1/2"
120
155
175
65
50(2")
G2"
140
175
195
75
