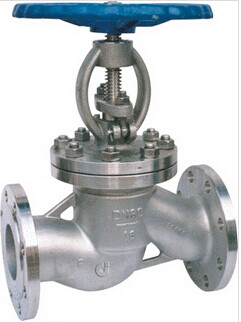

國標截止閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 法蘭截止閥
名    稱: 國標截止閥
型    號: J41H
檢索關鍵字: 國標截止閥 截止閥 上海閥門
產品名稱: 國標截止閥
產品型號: J41H
產品口徑: DN10~DN300
產品壓力: 0.6~10.0MPa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

產品介紹:
國標截止閥的啟閉件是圓柱形的閥瓣,密封麵呈平麵或錐麵,閥瓣沿流體的中心線作直線運動。國標截止閥隻適用於全開和全關,一般不用來調節流量,定做時允許作調節和節流。

應用範圍:
法蘭連接國標截止閥適用於公稱壓力PN1.6~16.0Mpa,工作溫度-29~550℃的石油、化工、製藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。截止閥適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。

結構特點:
截止閥產品設計製造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。
閥瓣、閥座密封麵用鐵基合金堆焊或司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
閥杆經調質及表麵氮化處理,有良好的抗腐蝕性和抗擦傷性。
可采用各種配管法蘭標準及法蘭密封麵形式,滿足各種工程需要和用戶要求。
倒密封采用螺紋連接密封座或本體堆焊奧氏體不鏽鋼而成,密封可靠,填料與日俱更換可在不停機情況下進行方便快捷不影響係統運行。

標準規範:
設計製造標準:GB/T 12235-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

性能規範

公稱壓力
PN(MPa)
試驗壓力(MPa) 適用溫度(℃) 適用
介質
強度試驗 密封試驗 WCB Wr5Mo 1Cr18Ni12Mo2Ti 1C18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤200 ≤200 水、油品、蒸氣、酸性介質
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15 11 /
16.0 24 17.6

零件材料與工況:

閥 體 WCB ZG1Cr18Ni12Mo2Ti ZGCr5Mo ZG1Cr18Ni9Ti
閥 蓋 WCB ZG1Cr18Ni12Mo2Ti ZGCr5Mo ZG1Cr18Ni9Ti
支 架 WCB ZG1Cr18Ni12Mo2Ti ZGCr5Mo ZG1Cr18Ni9Ti
閥 瓣 2Cr13 316 Cr5Mo 304
閥 杆 2Cr13 316 25Cr2MoV 304
閥 座 25 316 304 304
密封環 304、增強柔性石墨
填 料 增強柔性石墨
閥杆螺母 ZCuA110Fe3

主要尺寸及重量:

公稱壓力
PN(MPa)
公稱通徑
DN(mm)
主要外形尺寸及連接尺寸 重量
(kg)
L D D1 D2 D6 b-f f2 z-φd H Do
1.6 10 130 90 60 40 / 14-2 / 4-14 198 120 4.7
15 130 95 65 45 / 16-2 / 4-14 218 120 5.2
20 150 105 75 55 / 16-2 / 4-14 258 140 7.1
25 160 115 85 65 / 16-2 / 4-14 275 160 7.4
32 180 135 100 78 / 18-2 / 4-18 280 180 8.5
40 200 145 110 85 / 18-3 / 4-18 330 200 12.5
50 230 160 125 100 / 18-3 / 4-18 350 240 14
65 290 180 145 120 / 18-3 / 4-18 400 280 22.58
80 340 195 160 135 / 20-3 / 8-18 355 280 29
100 350 215 180 155 / 22-3 / 8-18 415 320 32.5
125 400 245 210 185 / 24-3 / 8-18 460 360 80
150 480 280 240 210 / 24-3 / 8-23 510 400 93.5
200 600 335 295 265 / 26-3 / 12-23 710 400 180
250 650 405 355 320 / 30-3 / 12-25 786 450 440
300 750 460 410 375 / 30-4 / 12-25 925 500 648
2.5 10 130 90 60 40 / 16-2 / 4-14 198 120 4.9
15 130 95 65 45 / 16-2 / 4-14 218 120 5.4
20 150 105 75 55 / 16-2 / 4-14 258 140 7
25 160 115 85 65 / 16-2 / 4-14 275 160 7.4
32 180 135 100 78 / 18-2 / 4-18 280 180 8.5
40 200 145 110 85 / 18-3 / 4-18 330 200 12.5
50 230 160 125 100 / 20-3 / 4-18 350 240 16
65 290 180 145 125 / 22-3 / 8-18 400 280 25
80 310 195 160 145 / 22-3 / 8-18 355 280 30
100 350 230 190 160 / 24-3 / 8-23 415 320 34.5
125 400 270 220 188 / 28-3 / 8-25 460 360 89
150 480 300 250 218 / 30-3 / 8-25 510 400 98
200 600 360 310 278 / 34-3 / 12-25 710 400 180
250 650 425 370 332 / 36-3 / 12-30 786 450 446
300 750 485 430 390 / 40-4 / 12-30 925 500 654
4.0 10 130 90 60 40 34 16-2 4 4-14 198 120 4.9
15 130 95 65 45 40 16-2 4 4-14 233 120 5.7
20 150 105 75 55 51 16-2 4 4-14 275 140 7
25 160 115 85 65 58 16-2 4 4-14 285 160 8.8
32 180 135 100 78 66 18-2 4 4-18 302 180 11.8
40 200 145 110 85 76 18-3 4 4-18 355 200 16.5
50 230 160 125 100 88 20-3 4 4-18 373 240 24
65 290 180 145 125 110 22-3 4 8-18 408 280 33
80 310 195 160 145 121 22-32 4 8-18 436 320 44
100 350 230 190 160 150 24-3 4.5 8-23 480 360 60
125 400 270 220 188 176 28-3 4.5 8-25 558 400 89
150 480 300 250 218 204 30-3 4.5 8-25 611 400 98
200 600 375 320 282 260 38-3 4.5 12-30 720 400 190
