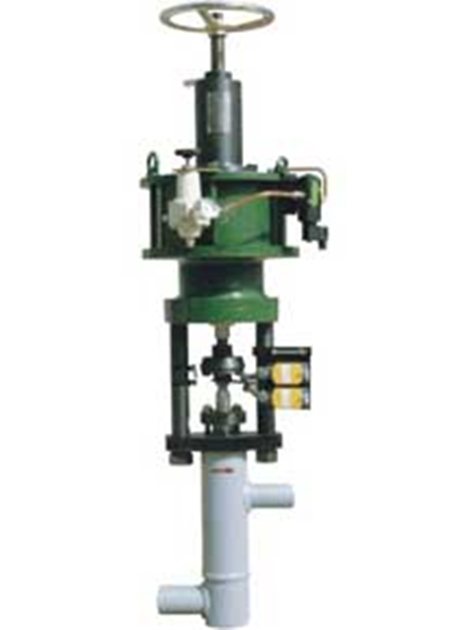

抽汽疏水閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 疏水閥係列
名    稱: 抽汽疏水閥
型    號: STP
檢索關鍵字: 抽汽疏水閥 上海冈本视频网站閥門 上海品牌閥門製造商 知名閥門廠家 閥門生產廠家
產品名稱: 抽汽疏水閥
產品型號: STP
產品口徑: DN50-150
產品壓力: 0.6~10.0Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
  產品詳情

高加危急疏水調節STO是一種專門用於高加危急疏水係統等大流量大口徑並要求密閉性好的特種調節閥,該閥也是凝泵再循環閥STU的最好選擇,此類閥門采用先進的先導閥結構,具有以下優點:
套筒節流,節流麵與密封麵分開,閥內主件采用特種不鏽鋼經表麵硬化處理,硬度達到HRC70左右,關閉嚴密,壽命長。
調節特性好,調節範圍大,開關靈活。
采用先導閥結構,使閥門開啟力降低15倍左右,有效地減少了執行機構的體積。
工作原理:當閥門需要緊急打開的時候,執行機構帶動閥杆先打開小閥芯(先導閥芯),使閥腔內急速泄壓,小閥芯繼續運行帶動大閥芯開啟。

技術參數和性能
閥體形式   鑄造直通式
公稱通徑   DN100,125,150,200
公稱壓力   PN4.0,6.4,10Mpa
閥體材料   WCB
介質溫度   小於260C
閥內組件   440B
流量特性   線性
泄漏量     符合ANSI B16.104—1976 V級

串級式最小流量再循環調節閥KV值和行程

公稱通徑DN
50
80
100
150
KV值
8.0,9.5
10
15
20
額定行程
20
20
25
38

迷宮式最小流量再循環調節閥KV值和行程

公稱通徑DN
50
80
100
150
KV值
11
12.8
13
26
額定行程
60
65
60
75

除流量特性是線性外,迷宮式的其他參數均與串級式結構相同。
閥體
形   式    鍛造直通式   角型   Z型
公稱通徑   DN50,80,100,150
公稱壓力   PN25,32 Mpa
連接形式   BW焊接
材    料   20#鍛鋼
工作溫度   小於350
動作時間   全關到全開小於5秒
泄漏量     符合ANSI B16.104—1976 V級
閥內組件
閥芯形式    防空化串級時節流閥芯
流量特性    開—關 二位式 等百分比  線性
閥內組件   特種合金鋼表麵硬化處理
流體方向   高進低出

閥體組件尺寸表

公稱通徑DN
D
H
B
T
50
480
610


80
500
690
460
685
100
540
660
430
670
150
590
765
490
765

訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量係數
7.介質種類和溫度範圍 8.閥前後壓力(壓差) 9.電源電壓和控製信號
10.其它特殊要求
