鍛鋼固定球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 鍛鋼閥門係列
名    稱: 鍛鋼固定球閥
型    號: Q347F
檢索關鍵字: 鍛鋼固定球閥,上海冈本视频网站閥門,上海品牌閥門製造商,知名閥門廠家,閥門生產廠家,
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
   產品詳情

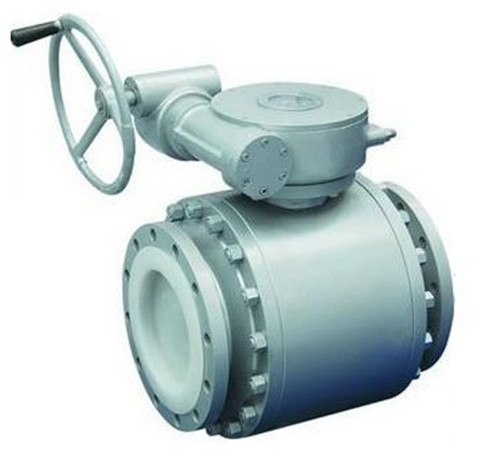

產品介紹: 三分體式連接鍛鋼固定球閥,係將閥體在兩閥座部位沿與閥門通道軸線相垂直的截麵分為三部分,整台閥門沿閥杆中心軸左右對稱,鍛鋼固定球閥在管道上主要用於切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能。

應用範圍:鍛鋼固定球閥適用於:化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(Class)
1.6 2.5 4.0 6.4 10.0 16.0 25.0 150 300 400 600 900 1500
強度試驗 2.4 3.8 6.0 9.6 15.0 24 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封試驗 1.8 2.8 4.4 7.0 11.0 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
氣密試驗 0.5-0.7
工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質 C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ )

結構特點:標準閥座采用彈簧結構,將閥座推向球體,保證了良好的進出口雙向密封性能;
鍛鋼固定球閥利用自帶的排放閥,閥體中腔可向外排放;
樞軸采用防吹出保護結構,有效地防止泄漏;低磨擦係數的軸承,使得扭矩減少到最小,便於閥門啟閉;
閥杆與閥體有效的接觸,使防靜電接地裝置性能優越等。
具有性能優異,可靠性高,用途廣泛,價格合理等優點。

標準規範:設計製造標準:GB/T 12237-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

零件材料與工況:

零件名稱 材料
材料代號
閥體 閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
閥杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
閥座密封麵 PTFE、碳素纖維+PTFE、對位聚苯
螺柱 螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料 V型PTFE、柔性石墨
