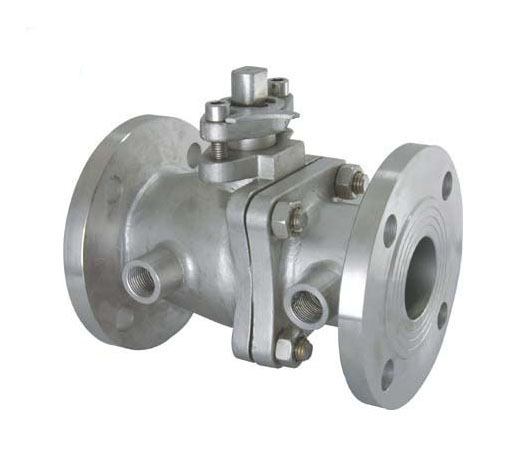

保溫夾套球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 保溫閥門係列
名    稱: 保溫夾套球閥
型    號: BQ41F
檢索關鍵字: 保溫夾套球閥,上海冈本视频网站閥門,上海品牌閥門製造商,知名閥門廠家,閥門生產廠家,
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
   產品詳情

產品介紹:
保溫球閥也稱夾套球閥,是在球閥的基礎上焊裝金屬夾套,用於注入蒸汽或其它保溫、保冷介質,確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。

保溫球閥根據球閥的結構不同,有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式,廣泛適用於化工、石油、製藥、冶金等行業的係統管路中。

應用範圍:
保溫夾套球閥主要用於石油、化工、冶金、製藥、食品等各類係統中,以輸送常溫下會凝固的重油、膠類等高粘度介質。

結構特點:
保溫夾套球閥采用整體式夾套結構設計,更能均勻地保溫、保冷,保溫球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的最高壓力為1MPa。

保溫球閥具有良好的保溫、保冷特性,除縮徑保溫球閥外,閥門的通徑和管徑一至,介質呈直線流動,阻力小,能有效降低管路中介質熱量的損失,因此,對容易凝固、高粘度的液體介質具有優良的性能。

標準規範:
設計製造標準:GB/T12224、ASME B 16.34
結構長度標準:GB/T 12221-2005、ASME B 16.10
連接法蘭標準:JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008、JB/T9092、API 598

零件材料與工況:

序號 零件名稱 材質
GB ASTM
1 夾套 25 105
2 閥座 WCB A216-WCB
3 閥體 25 A105
4 密封圈 PTFE、對位聚苯
5 球體
6 閥杆 1Cr13 A247-410
7 填料 柔性石墨
8 填料壓蓋 WCB A216-WCB

主要尺寸及重量:

公稱通徑(DN) d L D E Q H W 管螺紋
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3/4"
備注
法蘭尺寸可按各種標準及用戶要求設計製造。
