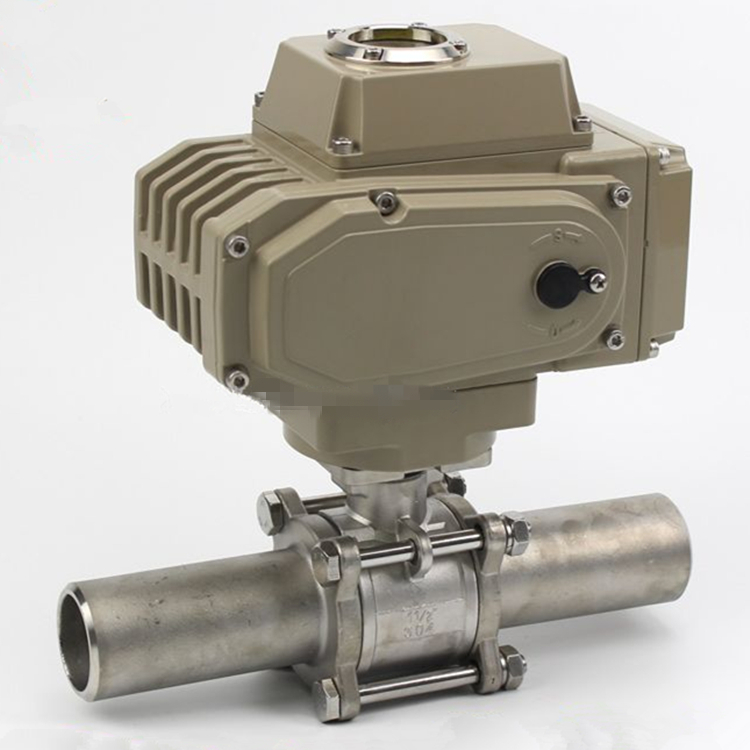

| Q961F電動帶接管三片式對焊球閥閥體鑄造采用國際的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕鬆;閥杆采用有倒密封的下裝式結構,閥腔異常升壓時,閥杆不會被衝出。三片式球閥體積小,由三部分閥殼組成,通過四隻較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋,直接拆卸四隻螺栓,閥體中間部分即可取出。適用於輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大,特別適合於介質是粘稠,含顆粒,纖維性質的場合。電動帶接管三片式對焊球閥廣泛應用於食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控製係統中。 |
| 產品特點: |
|
1、閥杆防爆出裝置 2、防火、防靜電設計 3、閥球上設計有壓力平衡孔 4、雙層閥杆填料與對壓碟型彈片裝置 5、帶延長管及雙活接,安裝更方便快捷 |
| 技術參數及性能: |
|
|
執行器技術參數 |
閥體參數 |
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15~50mm |
|
輸出力矩 |
50N·M~2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
不鏽鋼 |
|
動作範圍 |
0~90°±5° |
閥體材質 |
304/316/316L不鏽鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不鏽鋼 |
|
環境溫度 |
-30°~60° |
閥座密封 |
PTFE、PPL |
|
手動操作 |
附帶手柄操作 |
溫度 |
PTFE≤180℃、PPL≤350℃ |
|
限位 |
電氣、機械二重限位 |
結構型式 |
對焊式、承插焊式 |
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、石油、酸類、粘性流體、漿料介質等 |
|
輸入信號 |
0-10,1-5VDC/4-20mA(智能調節型) |
特點 |
結構緊湊、體積小、安裝簡單快速 | |

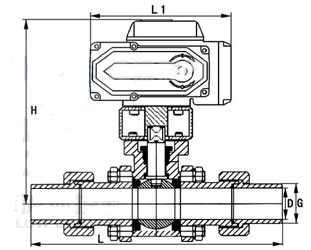

| 外形及連接尺寸: |
|
|
公稱通徑DN |
L |
L1 |
H |
D |
G |
|
15 |
180 |
155 |
142 |
15 |
21 |
|
20 |
195 |
155 |
152 |
20 |
26 |
|
25 |
210 |
155 |
213 |
25 |
31 |
|
32 |
225 |
155 |
225 |
32 |
38 |
|
40 |
260 |
155 |
235 |
40 |
46 |
|
50 |
300 |
208 |
265 |
50 |
60 | |

聲明:本文中所有文字、數據、圖片均隻適用於參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯係我們,電話:021-61128612。上海冈本视频网站閥門製造有限公司官網:www.lqjhzx.com。
