氣動對夾式軟密封蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 氣動蝶閥
名    稱: 氣動對夾式軟密封蝶閥
型    號: D671X
檢索關鍵字: 氣動蝶閥,D671X氣動對夾式軟密封蝶閥

D671X氣動對夾式軟密封蝶閥產品說明:

D671X氣動對夾式軟密封蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流用。主要由蝶閥和配套氣動執行器(GT/AT/AW係列)組成,具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往複回轉,驅動力矩小等特點,用於截斷、接通、調節管路中的介質,具有良好的流體控製特性和關閉密封性能。廣泛用於給排水、汙水、食品、供暖、燃氣、船舶、水電、冶金、能源係統及輕紡等行業,特別適用於雙向密封盒閥體易鏽蝕場合。
產品特點:

1、蝶板的流線形設計,使流體阻力損失小,可謂是一種節能型產品。
2、蝶閥可以運送泥漿,在管道口積存液體最少。 低壓下,可以實現良好的密封。 調節性能好。
3、蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往複回轉,驅動力矩小等特點,用於截斷、接通、調節管路中的介質,具有良好的流體控製特性和關閉密封性能。
4、閥杆為通杆結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啟閉時閥杆隻作旋轉運動而不作升降運行,閥杆的填料不易破壞,密封可靠。與蝶板錐銷固定,外伸端為防衝出型設計,以免在閥杆與蝶板連接處意外斷裂時閥杆崩出。

技術參數及性能:
執行器技術參數
閥體參數
氣壓
0.3MPa-0.7MPa
公稱通徑
DN100~1200mm
輸出力矩
3~10000N·M
公稱壓力
PN0.1~1.6MPa
任選功能
雙作用、但作用零件材料
閥軸材質
碳素鋼、2cr13
零件材料
殼體:鋁合金表麵陽極化處理。
端蓋:鋁合金表麵噴塑處理。
活塞/齒條:鋁合金
閥體材質
鑄鐵、球墨鑄鐵、鑄鋼
密封O型圈
丁睛橡膠=NBR70
閥板材質
球墨鑄鐵.304/316不鏽鋼等
軸承墊圈/導環
塑料
閥座密封
NBR、EPDM
動作時間
1-5秒
結構形式
中線
環境溫度
-20°~90°
溫度
-20℃~80℃
氣動附件
電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質
水泥、粉塵、廢渣等顆粒介質
特點 超寬麵齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸麵有低磨擦
材料製成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 耐磨,力矩小,流阻小,流通能力

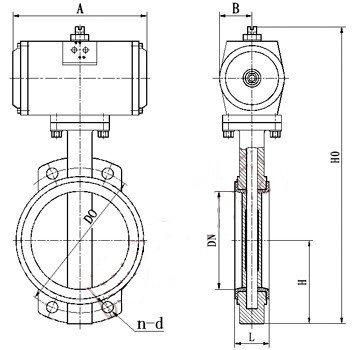

外形及連接尺寸:
公稱通徑 結構長度
(標準值)
外形尺寸
(參考值)
連接尺寸
(標準值)
      0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

聲明:本文中所有文字、數據、圖片均隻適用於參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯係我們,電話:021-61128612。上海冈本视频网站閥門製造有限公司官網:www.lqjhzx.com
