電動三偏心蝶閥

• 閥門型號：D943H，D973H
• 通徑規格：DN50～DN1200
• 結構形式：三偏心硬密封（對夾式，法蘭）
• 閥體材質：鑄鋼WCB、不鏽鋼304、不鏽鋼316
• 公稱壓力：PN10、PN16、PN25、PN40
• 適用溫度：-40℃～450℃
• 應用範圍：燃氣、水、氣體、油品及腐蝕性介質
• 產品特點：壽命長，啟閉無摩擦，使用範圍廣，可用於高溫高壓
電動三偏心蝶閥概述：
電動三偏心蝶閥采用三維偏心結構，具有適用性強、扭矩力小、摩擦少、密封性能好等優點，主要由法蘭或對夾式三偏心蝶閥與電動執行器連接組成。電動三偏心蝶閥開啟時，碟板即刻分離閥座密封麵，減少了與密封麵相互之間的摩擦和幹涉，大大提升了蝶閥的使用壽命。且電動三偏心蝶閥碟板及閥座密封麵均采用不鏽鋼材質製成，從而使蝶閥的防腐蝕性、耐溫性、耐壓性以及耐磨性得到了可靠的保證，屬於高性能節能型電動蝶閥。

電動三偏心蝶閥應用：

電動三偏心蝶閥具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，都具有優良的密封性能，並且在一些高溫、高壓、強腐蝕等領域也被廣泛應用，主要用於石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
電動三偏心蝶閥性能特點：

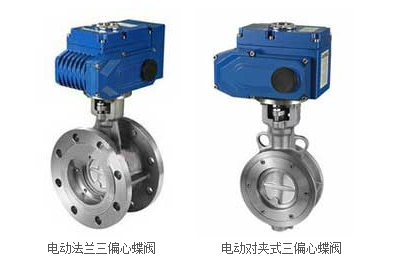

1．有電動對夾式三偏心蝶閥和電動法蘭三偏心蝶閥，滿足不同連接方式的管道中。

2．密封性能可靠，使用壽命長，采用三維偏心結構，蝶閥啟閉時與閥體之間存在很小的摩擦。

3．采用不同閥體材質和密封圈，可適用不同溫度、壓力等級，耐腐蝕等各種介質；

4．三偏心結構，具有越關越緊的密封功能，操作靈活,不受介質壓力的高、低影響。
5．電動三偏心蝶閥可調節蝶板密封圈向閥座靠近，恢複原有密封性能，大大提高了使用壽命。



電動三偏心蝶閥參數指導：

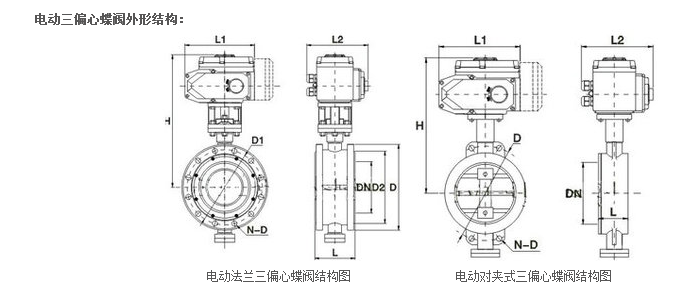

公稱通徑	DN50～DN1200(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接形式	對夾式、法蘭式
密封形式	三偏心金屬硬密封
電源電壓	AC220V、AC380V（其他定製DC24等）
動作範圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
閥體材質	碳鋼、不鏽鋼304、316
閥板材質	碳鋼、不鏽鋼304、316
適用範圍	水、蒸汽、環保處理、腐蝕性介質等
適用溫度	碳鋼：-29℃～400℃ 不鏽鋼：-40℃～450℃
執行機構	可選防爆型，可配手動裝置
控製方式	普通開關型(開關兩位控製)、智能調節(4～20mA模擬量信號控製)

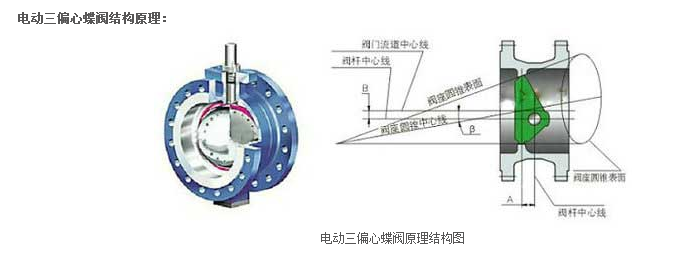

1．偏離管道中 2．偏離密封麵中心 3．傾斜的錐形

在雙偏心蝶閥的基礎上，將閥座密封麵的中心與閥門中心線形成一個角偏心（角度β），使得蝶板在開啟過程中，蝶板的密封麵在開啟瞬間立即脫離閥座密封麵，而在關閉瞬間才會接觸並壓緊閥座封麵。這一獨特的偏心組合，充分利用凸輪效應，徹底消除了閥門啟閉時蝶閥密封副兩密封麵之間的機械磨損和擦傷，去除了磨損和泄露的可能性。變擠壓密封為扭矩密封，通過調整外加驅動力矩，實現其密封比壓的調整，使三偏心結構密封蝶閥的密封性能和使壽命得到很大提高。

聲明：本文中所有文字、數據、圖片均隻適用於參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯係我們，電話：021-61128612。上海冈本视频网站閥門製造有限公司官網：www.lqjhzx.com。
