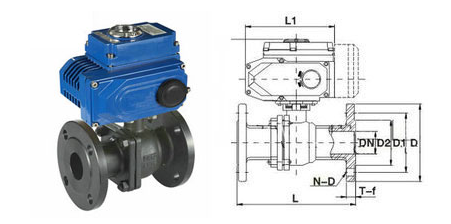

電動碳鋼球閥

• 閥門型號：Q941F，Q941H
• 通徑規格：DN15～DN300
• 結構形式：浮動直通
• 閥體材質：鑄鋼WCB
• 公稱壓力：PN10、PN16、PN25、PN40
• 適用溫度：-30℃～350℃
• 應用範圍：蒸汽、水、油品、氣體、腐蝕性介質等
• 產品特點：全通徑設計，流通大，結構緊湊，動作穩定可靠
電動碳鋼球閥概述：
電動碳鋼球閥(Q941F電動球閥)主要由鑄鋼法蘭球閥與電動執行器配套組成，閥體采用矽溶膠精密鑄造而成，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，具有密封性能好、耐腐蝕等特點。電動鑄鋼球閥閥體為浮動直通式結構，且采用全通徑設計，流阻力小，流通量大，不僅可做開關切斷使用，亦可對管道介質進行調節控製，適用於水、蒸汽、油品等介質，被廣泛應用在水處理、長輸管線、化工、造紙、環保、水利、電力等行業。

電動碳鋼球閥特點：

1、電動鑄鋼法蘭球閥閥結構為采用全通徑或縮徑設計，流通能力大，全開時無任何流阻力。

2、Q941F電動球閥采用高平台結構，與執行器直接安裝，輸入4-20mA信號及220VAC電源即可控製運轉。

3、閥杆采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥杆因管道內壓力而吹出，同時聚四氟乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。

4、具有防火防靜電結構，在閥杆與閥體及閥杆與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保係統安全。

5、電動鑄鋼球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動碳鋼球閥技術參數：


公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.6、2.5、4.0MPa
連接形式	法蘭式連接
結構形式	浮動直通式
電源電壓	AC220V、AC380V（其他定製DC24等）
動作範圍	0～90°
閥芯結構	"O"型球形閥芯
閥體材質	碳鋼WCB、不鏽鋼304、不鏽鋼316
密封材料	PTFE、PPL（-30℃-180℃）
使用介質	水、油品、氣體、腐蝕性介質等
控製方式	開關模式(開關兩位控製)、智能調節型(4～20mA模擬量信號控製)

電動碳鋼球閥執行器選項：


1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V（可選）

2、工作參數：介質類型、溫度、壓力

3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型（輸入輸出4-20mA）
4、其它配置：防爆型電動執行器，帶手動裝置（無電源的情況下可手動開關閥門）
