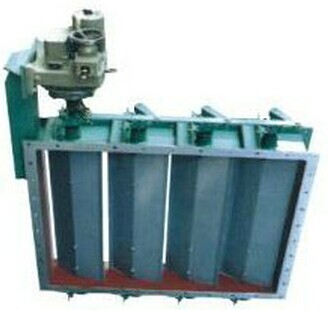

電動矩形百葉調節蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 通風蝶閥
名    稱: 電動矩形百葉調節蝶閥
型    號: FDBD-0.05
檢索關鍵字: 電動矩形百葉式調節蝶閥 矩形百葉式調節蝶閥
產品名稱: 電動矩形百葉式調節蝶閥
產品型號: FDBD-0.05
產品口徑: DN300-4000
產品壓力: 0.05MPa
產品材質: 鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 021-61128612
產品詳情

一、產品概述

我廠生產的通風蝶閥采用鋼板焊接製造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。蝶板與閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置,如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用於治金、師化、電力、建材、礦山等工業管線,對介質氣體氣控製或調節作用。

二、用途和特點

電動百葉式蝶閥配置電動執行機構廣泛應用於建材、治金、礦山、電力等生產過程,能自動控製或手動控製調節管路中介質流量。蝶板采用百葉多軸體結構,液體均勻,啟閉力矩小,動作靈敏,性能可靠。

三、主要技術參數

公稱壓力PN
0.05MPa
泄漏率
≤3%
適用溫度
-30℃~350℃
介質流量
≤25m/s
適用介質
粉塵、含塵氣體

四、電動矩形百葉式調節蝶閥主要外形連接尺寸單位:mm

A×B
A1×B1
A2×B2
L
L1
H1
H
b
Z-Фd
X
Y
320×180
375×105
400×240
180
245
580
735
8
16-14
5
3
320×250
375×395
400×330
180
245
625
825
8
16-14
5
3
400×200
455×255
500×330
200
245
610
805
8
16-18
5
3
400×320
455×375
500×420
200
245
870
915
8
16-18
5
3
500×200
555×255
600×300
220
245
610
805
8
16-18
5
3
500×400
555×455
600×500
220
245
370
915
8
20-18
5
5
630×320
685×375
730×420
220
245
610
805
10
20-18
7
3
630×400
685×455
730×500
220
245
710
995
10
24-18
7
5
800×400
855×455
900×500
240
300
670
945
10
24-18
7
5
800×630
855×685
900×730
240
300
710
995
10
28-18
7
7
1000×500
1070×570
1130×830
260
300
790
1075
10
24-23
7
5
1000×800
1070×870
1130×930
260
300
905
1270
10
28-23
7
7
1250×630
1320×700
1380×760
280
300
1005
1505
10
32-23
9
7
1250×1000
1320×1070
1380×1130
280
300
1105
1705
10
32-23
9
7
1400×800
1470×870
1530×930
300
385
1075
1575
10
36-23
11
7
1400×1250
1470×1320
1530×1380
300
385
1300
2025
10
40-23
11
9
1600×1000
1670×1070
1730×1130
320
385
1175
1775
10
36-23
11
7
1600×1250
1670×1320
1730×1380
320
385
1300
2025
10
40-23
11
9
1800×1250
1870×1320
1930×1380
340
420
1450
2175
10
44-23
13
9
1800×1400
1870×1470
1930×1530
340
420
1525
2325
10
48-23
13
11
2000×1250
2070×1320
2130×1380
360
420
1450
2175
10
48-23
15
9
2000×1800
2070×1670
2130×1730
360
420
1620
2520
12
52-23
15
11
2500×1800
2570×1870
2630×1730
420
450
1695
2595
12
56-23
17
11
2500×2000
2570×2070
2630×2130
420
450
1895
2995
12
64-23
17
15
2800×2500
2870×2570
2930×2630
440
450
2145
3195
12
72-23
19
17
3200×2800
3270×2870
3330×2930
480
480
2325
3825
12
80-23
21
19
3600×3200
3670×3270
3730×3330
520
480
2525
4225
12
88-23
23
21
4000×3600
4070×4670
4130×4730
560
480
2725
4825
12
100-23
27
23
