您當前的位置--首頁 > 產品中心 > 電動圓形百葉調節蝶閥

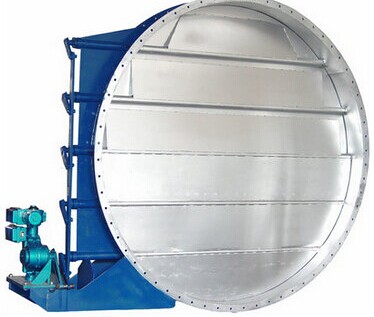

電動圓形百葉調節蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 通風蝶閥
名    稱: 電動圓形百葉調節蝶閥
型    號: DBD-0.05
檢索關鍵字: 電動圓形百葉式調節蝶閥 電動調節蝶閥
產品名稱: 電動圓形百葉式調節蝶閥
產品型號: DBD-0.05
產品口徑: DN300-4000
產品壓力: 0.05MPa
產品材質: 鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
產品詳情

一、產品概述

  我廠生產的通風蝶閥采用鋼板焊接製造,具有結構尺寸短,重量輕,安裝方便等特點。該閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。蝶板與閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置,如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用於治金、師化、電力、建材、礦山等工業管線,對介質氣體氣控製或調節作用。

二、用途和特點

  圓形百葉式蝶閥與電動電執行機構配套廣泛應用於建材、治金、礦山、電力等生產過程,能自動控製或手動控製調節管路中介質流量之用。蝶瓣采用百葉多軸體結構,液體均勻  ,啟閉力均勻,動作靈敏,性能可靠。

三、主要技術參數

公稱壓力PN
0.05MPa
泄漏率
≤3%
適用溫度
-30℃~350℃
介質流量
≤25m/s
適用介質
粉塵、含塵氣體

四、電動圓形百葉式調節蝶閥主要外形連接尺寸                             單位:mm

DN
D1
D
L
L1
H1
H
b
Z-Фd
500
555
600
220
300
900
1270
8
20-18
600
655
700
220
300
950
1370
10
20-18
700
755
800
240
300
1000
1470
10
20-18
800
870
930
240
365
1120
1670
10
24-23
900
970
1030
260
365
1170
1740
12
24-23
1000
1070
1130
260
365
1220
1840
12
28-23
1120
1190
1250
280
420
1430
2110
12
28-23
1250
1320
1380
280
420
1495
2240
14
32-23
1400
1470
1530
300
420
1570
2390
14
36-23
1600
1670
1730
320
450
1745
3660
14
40-23
1800
1870
1930
340
450
1845
2860
16
44-23
2000
2070
2130
360
450
1945
3060
16
48-23
2240
2310
2370
380
480
2095
3330
18
48-23
2500
2570
2630
420
480
2225
3590
18
52-23
2800
2870
2930
440
480
2375
3890
18
60-23
3000
3070
3130
460
480
2475
4090
18
60-23
