氣動襯膠蝶閥

• 閥門型號：D671J,D641J
• 通徑規格：DN50～DN1200
• 結構形式：中線式
• 閥體材質：球墨鑄鐵、鑄鋼WCB、不鏽鋼304、316
• 公稱壓力：PN6、PN10、PN16
• 適用溫度：-40℃～150℃
• 應用範圍：氣體、水、油品、腐蝕性介質等
• 產品特點：具有防腐、耐磨、無毒、防黴等特點，有極佳的密封性能
氣動襯膠蝶閥概述：

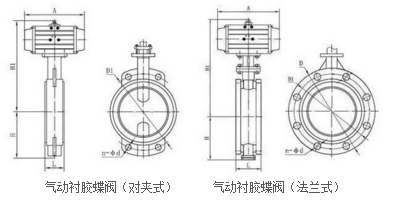

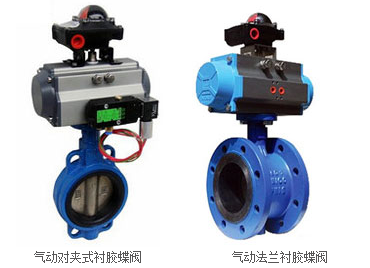

氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，並可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防黴等特點，並且有極佳的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。

氣動襯膠蝶閥應用範圍：
襯膠氣動蝶閥適用於各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控製或介質流量大小調節。工作溫度一般不超過180℃，公稱壓力≤1.6MPa，廣泛應用於食品、醫藥、化工、石油、電力、輕紡、造紙等場所。
 氣動襯膠蝶閥性能特點：
1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
2、密封麵耐磨性好(橡膠耐磨性是銅的七倍)。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、橡膠材料無任何毒性，並且抗菌、抗黴，產品價格是不鏽鋼閥門的三分之一。
 氣動襯膠蝶閥技術參數：


公稱通徑	DN50～DN1200(mm)
壓力等級	PN0.6、1.0、1.6MPa
連接方式	對夾式、法蘭連接
驅動方式	氣動控製（氣源驅動,壓縮空氣）
適用溫度	各種橡膠：-20℃～150℃
泄露量	符合標準（可達零泄露）
密封結構	半襯膠密封、全襯膠密封
工作場合	水、氣體、油品及弱腐蝕性流體等(常溫常壓場合)
控製方式	開關兩位模式（氣開氣關），調節型（4～20mA模擬量信號控製）

氣動襯膠蝶閥標準規範：
設計製造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

氣動襯膠蝶閥零件材料：
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼 完全包覆橡膠或氟塑料
閥 杆：碳鋼鍍鎳磷、不鏽鋼
閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
密封圈使用溫度：丁腈橡膠X≤80度； 耐磨橡膠X6≤150度； 氯丁橡膠≤120度； 氟橡膠X7≤150度；
 氣動襯膠蝶閥性能規範：

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
作用形式	雙作用（氣開氣關）、單作用（常閉、常開）
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
