您當前的位置--首頁 > 產品中心 > 國標升降式止回閥

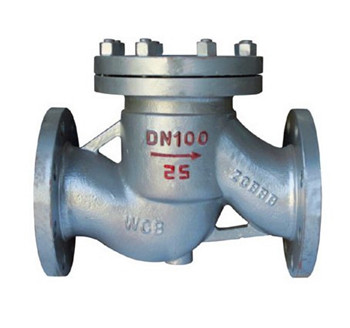

國標升降式止回閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 止回閥
名    稱: 國標升降式止回閥
型    號: H41H
檢索關鍵字: 國標升降式止回閥 止逆閥、單向閥、逆止閥 上海品牌閥門
產品名稱: 國標升降式止回閥
產品型號: H41H
產品口徑: DN40-500
產品壓力: 0.6~10.0Mpa
產品材質: 鑄鋼、不鏽鋼、合金鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
   產品詳情

一、采用標準
H41 H /Y/W-16 、 25 、 40 、 64 、 100
一、用途及特點

止回閥又稱止逆閥、單向閥或逆止閥,其作用是防止管路中的介質定向流動而不致倒流的功能。

水泵吸水管的底閥也屬於止回閥類。止回閥按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式

止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。

蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。

該產品嚴格按 GB12235 標準設計製造,閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好,摩擦係數小的特殊材料製作,動作靈活可靠 . 密封性能優良。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。


二、主要性能規範

試驗壓力

公稱壓力( MPa )

1.6

2.5

4.0

6.4

10.0

殼體試驗

2.4

3.8

6.0

9.6

15.0

密封試驗

1.8

2.8

4.4

7.1

11.0

閥體材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作溫度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

適用介質

水、蒸汽、油品

硝酸類

醋酸類

水、蒸汽

水、蒸汽

三、執行標準
設計製造: GB12235
結構長度: GB12221
連接法蘭: JB/T79-1994
試驗與檢驗: JB/T9092-1999


四、主要連接尺寸







公稱通徑

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400
