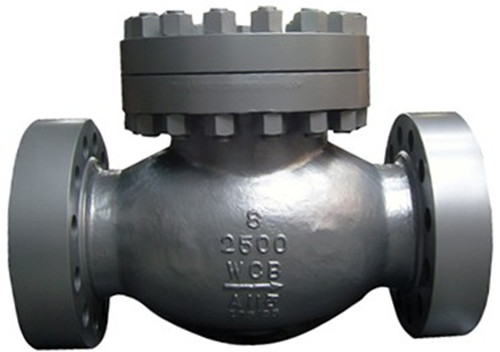

高溫高壓止回閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬係列: 止回閥
名    稱: 高溫高壓止回閥
型    號: H44H
檢索關鍵字: 高溫高壓止回閥 上海冈本视频网站閥門 上海閥門廠家 止回閥價格
產品名稱: 高溫高壓止回閥
產品型號: H44H
產品口徑: DN15-500
產品壓力: 1.0-10.0Mpa
產品材質: 鑄鋼、不鏽鋼等
產品簡介: 製造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海冈本视频网站閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話: 15901687301
   產品詳情

止回閥:止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬於止回閥類。

啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬於自動閥類,主要用於介質單向流動的管道上,隻允許介質向一個方向流動,以防止發生事故。

止回閥按結構劃分,可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。
用途:
   法蘭連接的旋啟式止回閥適用於公稱壓力PN1.6-16.0MPa,工作溫度-29-550℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上。適用介質為:水、油品、蒸汽、酸性介質等。


標準與規範:

設計與製造
結構長度
壓力溫度等級
連接法蘭
試驗與檢驗
GB12235
GB12221
GB/T131 GB/T74 HG20604
JB/T74~90 GB9113 HG20592-20635
JB/T9092-1999 GB13927



型號:

配管法蘭
公稱壓力PN(MPa)
法蘭密封麵
產品型號
JB/T74
GB9113
HG20592~
20635
1.6
凸麵
H44H-16C
H44W-16R
H44W-16P
H44Y-16I
2.5
H44H-25
H44W-25R
H44W-25P
H44Y-25I
4.0
凹凸麵
H44H-40
H44W-40R
H44W-40P
H44Y-40I
6.4
H44H-64
H44W-64R
H44W-64P
H44Y-64I
10.0
H44H-100
H44W-100R
H44W-100P
H44Y-100I
16.0
H44H-160
H44W-160R
H44W-160P
H44Y-160I
25.0
H44H-250
H44W-250R
H44W-250P
H44Y-250I

法蘭密封麵型式與表中規定不同時,用戶應在全同中注明。



性能規範:

公稱壓力PN(MPa)
試驗壓力(MPa)
適用溫度(℃)
適用介質
強度試驗
密封試驗
WCB
Cr5Mo
1Cr18Ni12Mo2Ti
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤550
≤200
≤200
水、油品、
蒸汽、酸性
介質
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
16.0
24.0
17.6
25.0
37.0
27.5



主要零件材料:
零件名稱
材料牌號
閥體
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥蓋
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥辨
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥杆
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥座
25
1Cr18N19T1
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
銷軸
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封環 墊片
包覆墊
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
