您當前的位置--首頁 > 產品中心 > 不鏽鋼立式止回閥

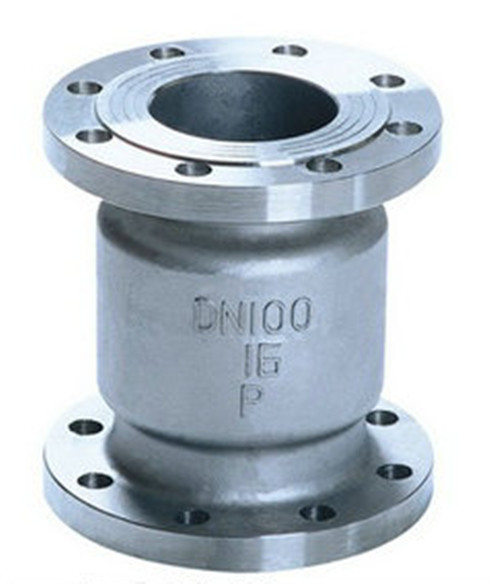

不鏽鋼立式止回閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬係列： 止回閥
名    稱： 不鏽鋼立式止回閥
型    號： H42W
檢索關鍵字： 不鏽鋼立式止回閥 上海品牌閥門 上海冈本视频网站閥門 上海閥門廠家 止回閥價格
產品名稱： 不鏽鋼立式止回閥
產品型號： H42W
產品口徑： DN15～DN200
產品壓力： 0.6～10.0MPa
產品材質： 鑄鋼、不鏽鋼、合金鋼等
產品簡介： 製造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海冈本视频网站閥門製造有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產製造優質閥門。
聯係電話： 15901687301
   產品詳情

概述：

止回閥：止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬於止回閥類。

啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬於自動閥類，主要用於介質單向流動的管道上，隻允許介質向一個方向流動，以防止發生事故。

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。



產品介紹：
H42W不鏽鋼法蘭立式止回閥正常處於關閉狀態，由於管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低於出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。

不鏽鋼法蘭立式止回閥由於采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。


標準規範：
設計製造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008



零件材料與工況：

技術參數 壓力等級
16 　20 　25 　32 　35 　40 　45 　50 　60 　70
工作壓力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
試驗壓力（M） 　 強度 　24 　30 37.5 　48 52.5 　60 67.5 　75 　90 105
　 密封 17.6 　22 27.5 35.2 38.5 　44 49.5 　55 　66 　77
介質 水、油等
溫度 ≤120℃



主要尺寸及重量：

公稱壓力
PN		 公稱通徑
DN		 主要連接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H42W-16P.R
 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215

型號
公稱通徑DN
L
D
D1
D2
b
Z-φd
H42W-25P.R
-40
15
85
95
65
45
16
4-φ14
20
95
105
75
55
16
4-φ14
25
100
115
85
65
16
4-φ14
32
120
135
100
78
16
4-φ18
40
130
145
110
88
18
4-φ18
50
140
160
125
100
20
4-φ18
65
160
180
145
120
22
8-φ18
80
185
195
160
135
22
8-φ18
100
210
230
190
160
24
8-φ23
125
250
275
220
188
28
8-φ25
150
300
300
250
218
30
8-φ25
200
380
360
310
278
34
12-φ25



主要零部件材質:

零件

名稱

材質

C

P

P3

P8

R

R3

R8

R1

R2

閥體

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

雙相

不鏽鋼

閥蓋

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

雙相

不鏽鋼

閥瓣

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

雙相

不鏽鋼

搖杆

2Cr13

1Cr18

Ni9

304L

304

1Cr18Ni

12Mo2Ti

316L

316

1.4529

雙相

不鏽鋼

適用
介質

水、

氣、油

硝酸類

醋酸類

含有氯離子

的介質

適用溫度

-29～425℃

-29～540℃

訂貨須知：

一、①不鏽鋼法蘭立式止回閥產品名稱與型號②不鏽鋼法蘭立式止回閥口徑③不鏽鋼法蘭立式止回閥是否帶附件以便我們的為您正確選型④旋啟式止回閥的使用壓力⑤不鏽鋼法蘭立式止回閥的使用介質的溫度。

二、若已經由設計單位選定閥門供應網公司的不鏽鋼法蘭立式止回閥型號，請按不鏽鋼法蘭立式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
